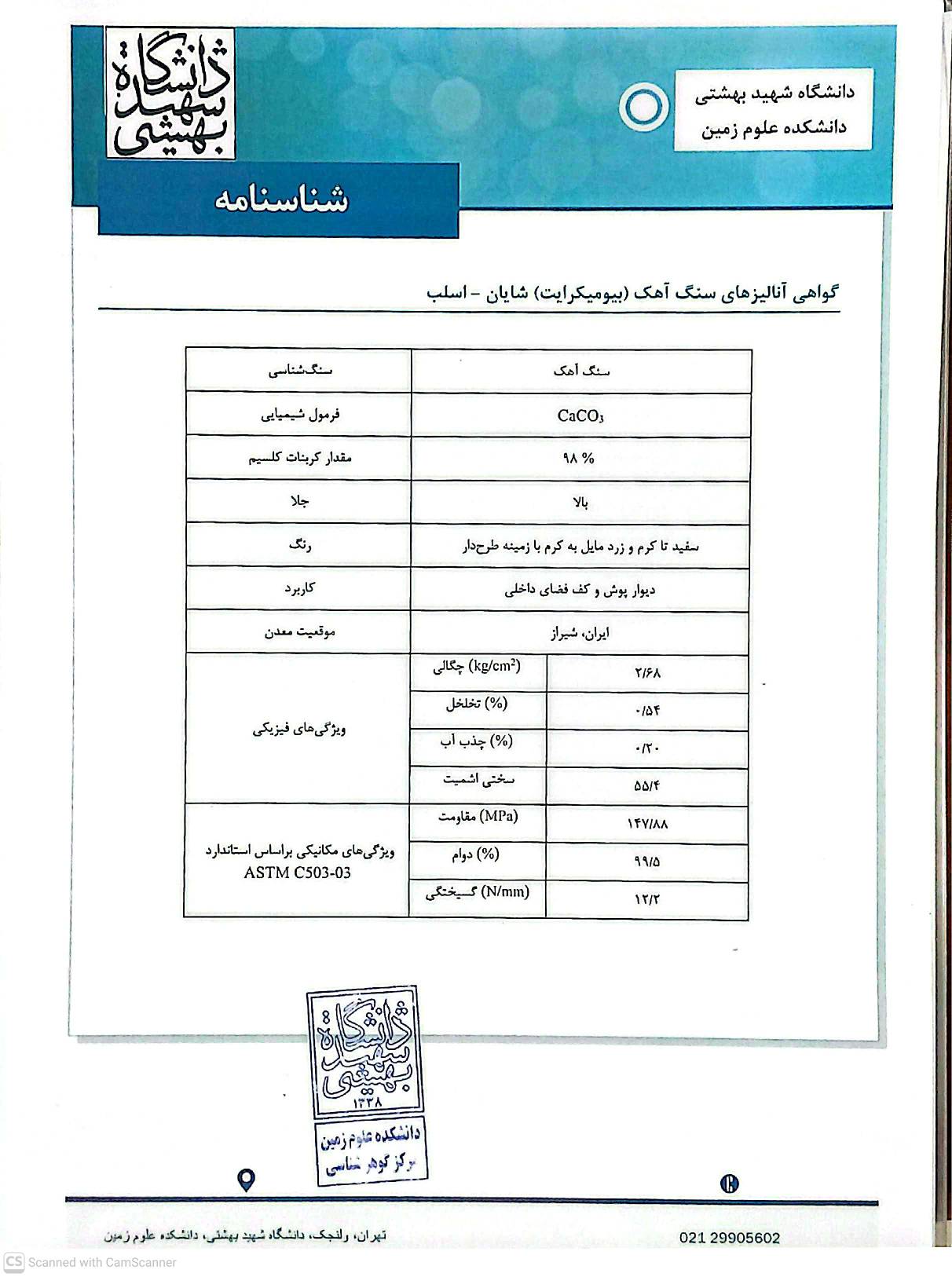

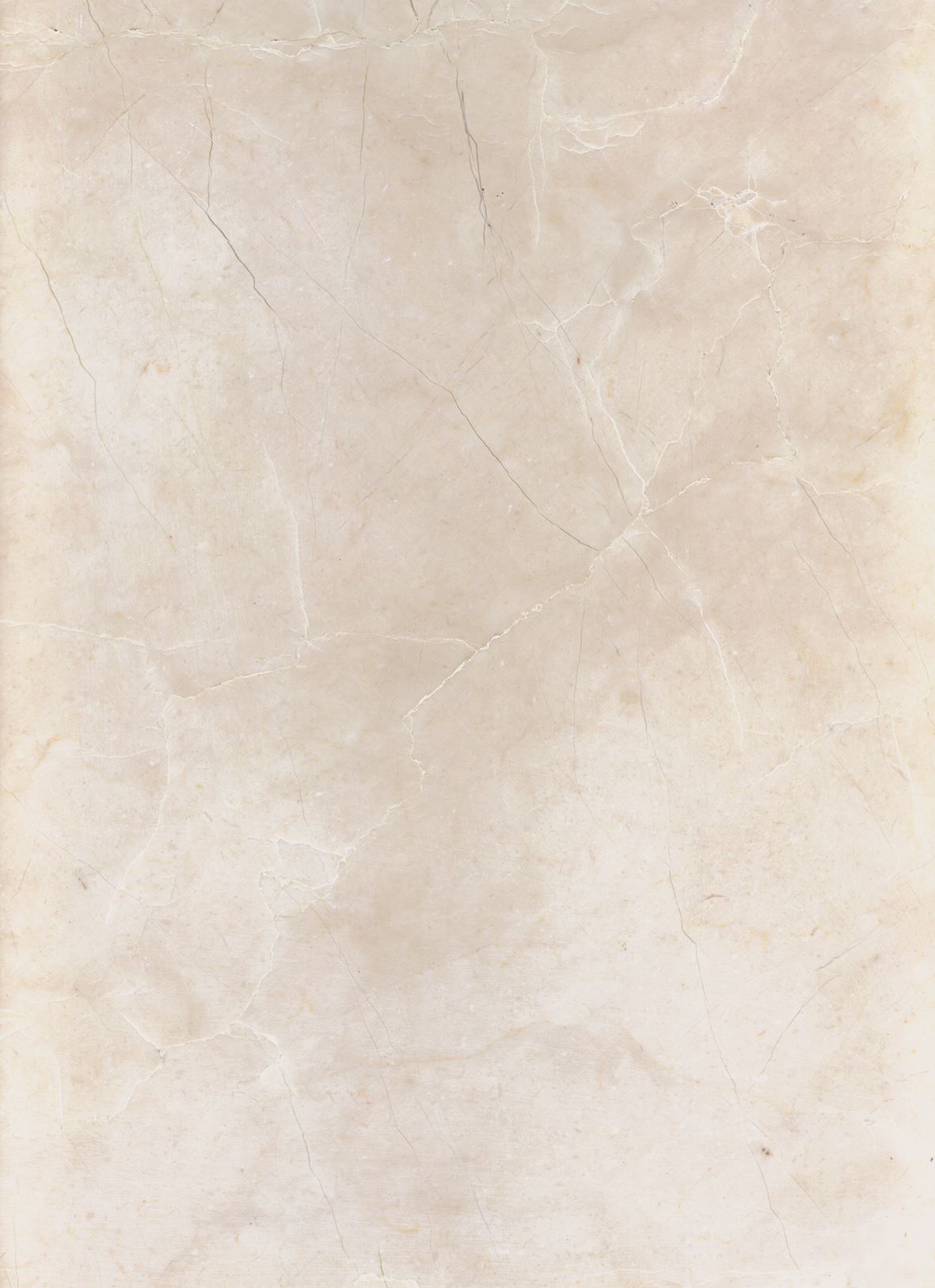

| پارامتر | مقدار | واحد | استاندارد |
|---|---|---|---|
| مقدار کربنات کلسیم (CaCO₃) | 98.0 | % | |
| چگالی | 2.68 | واحد نیازمند تأیید | |
| تخلخل | 0.54 | % | |
| جذب آب | 0.20 | % | |
| عدد چکش اشمیت | 55.4 | — | |
| مقاومت فشاری | 147.88 | MPa | ASTM C503-03 |
| دوام | 99.5 | % | ASTM C503-03 |
| مقاومت خمشی | 12.2 | واحد نیازمند تأیید | ASTM C503-03 |

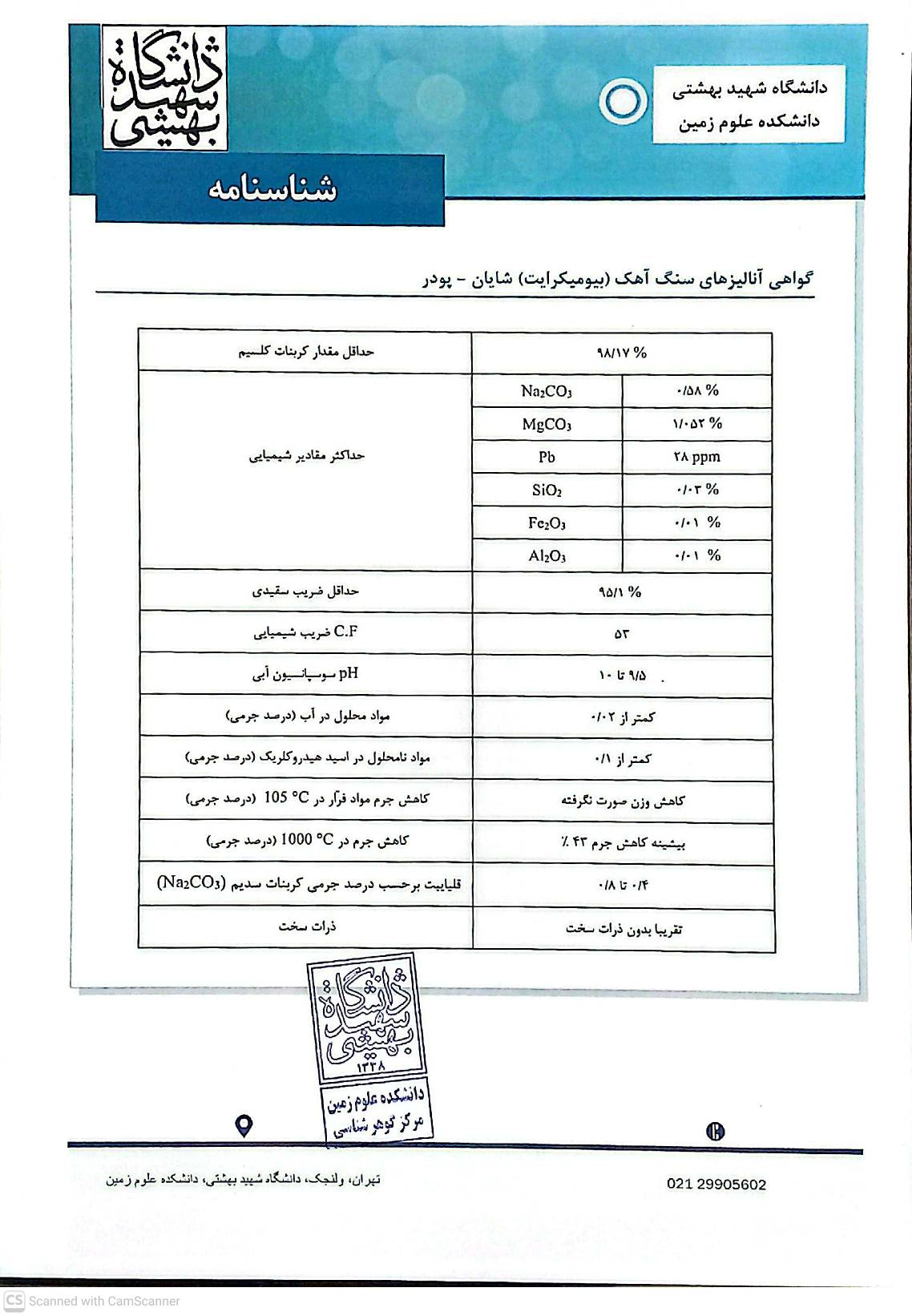

دریافت گزارش آزمایش JPEG · 166 کیلوبایت| پارامتر | مقدار | واحد | استاندارد |
|---|---|---|---|
| حداقل کربنات کلسیم (CaCO₃) | ≥ 98.17 | % | |
| حداکثر کربنات سدیم (Na₂CO₃) | ≤ 0.58 | % | |
| حداکثر کربنات منیزیم (MgCO₃) | ≤ 1.052 | % | |
| حداکثر سرب (Pb) | ≤ 28 | ppm | |
| حداکثر سیلیس (SiO₂) | ≤ 0.03 | % | |
| حداکثر اکسید آهن (Fe₂O₃) | ≤ 0.01 | % | |
| حداکثر اکسید آلومینیوم (Al₂O₃) | ≤ 0.01 | % | |
| حداقل ضریب سفیدی | ≥ 95.1 | % | |
| ضریب شیمیایی C.F | 53 | — | |
| pH سوسپانسیون آبی | 9.5–10 | — | |
| مواد محلول در آب | < 0.02 | درصد جرمی | |
| مواد نامحلول در اسید هیدروکلریک | < 0.1 | درصد جرمی | |
| کاهش جرم در 105°C | بدون کاهش وزن | — | |
| حداکثر کاهش جرم در 1000°C | ≤ 43 | درصد جرمی | |
| قلیائیت برحسب Na₂CO₃ | 0.4–0.8 | درصد جرمی | |
| ذرات سخت | تقریباً بدون ذرات سخت | — |
دریافت گزارش آزمایش JPEG · 165 کیلوبایت
تبلیغات
